精神時光屋 VOL 2 - 2 "接頭端子 Terminal“


20130625 精神時光屋 vol 2(小細節大啓示) - 2  “接頭端子 Terminal”

2-2-1 “訊號 Signal “



音樂是個花花世界。

樂器琳琅滿目萬萬種,電子樂器也不例外。

在這複雜網路交互共存的世界,樂器除了自身創造良好音色外,也會經由共鳴合奏的方式結合,並透過線路連接電腦,處理訊號。

這其中能說最重要、卻也最被忽略的,我想就是”訊號“本身。

如何讓電子樂器的“訊號”能完整傳遞?

線材,佔這其中最重要的一部分。

而線材的入門,必須要從線材的接頭開始。



2-2-2 “TRS 接頭 “

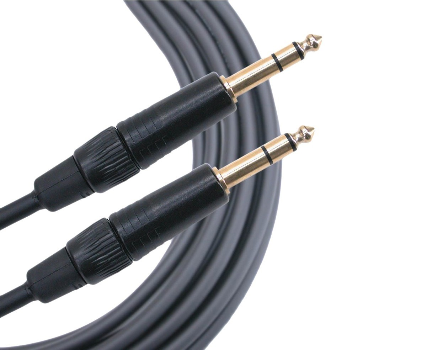

最常見於普通家庭音響設備中,聲音輸出輸入的、最普遍的接頭端子,我們稱為:“TRS 接頭”



此種接頭的特徵,是取名為“TRS“的原因:

T:Tip:用來傳輸(+)的訊號通道(通常為傳輸左聲道的訊號,圖中 3 )

R:Ring:用來傳輸(-)的訊號通道(通常為傳輸右聲道的訊號,圖中 2 )

S:Sleeve:用來接地的訊號通道(圖中 1 )




trs two type.jpg

但,不是每個TRS線材接頭,都會有Ring的設計。

單一個TRS線材接頭,利用有無Ring的設計,即可分辨出其為提供立體聲的輸入與輸出功能(雙聲道的意思),還是僅止提供單聲道的訊號傳輸。

“ 簡單來說,就是有雙環的就表示為雙聲道,單環就只有單聲道(頂端)傳輸的意思啦! ”

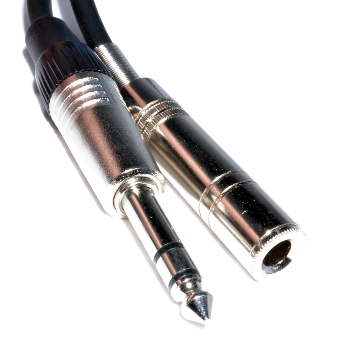

TRS的規格又分為兩種:

  1. 3.5 mm phone-jack (Mini-phone):常見於PC類產品中,或是家用的MP3設備等等。ex.普通的耳機接頭
  2. 6.3 mm phone-jack :常見於專業音頻設備中,他提供了比3.5mm尺寸更多的接觸面積,更加耐用及準確。ex.吉他導線



2-2-3 “Phono , RCA 接頭”




出現在你我早年的生活中,尤其是曾經歷迷戀電視遊樂器階段的小男孩們。

此種接頭端子本來是設計來連接古舊的留聲機、抑或無線電接收裝置、收音機等等。

“Phono connector“,我們又稱為 “RCA頭 , 梅花頭 , 三色線”等等

*美國無線電公司(Radio Corporation of America)在1930年代大量採用此種連接方式,所以取其字首,我們也稱為RCA 頭。

這種接頭的音源部分,提供獨立的兩聲道端子:分別是:

  1. 紅色:右聲道
  2. 白色:左聲道

單一的Phono線材接頭,僅提供一聲道的聲音輸入與輸出(單聲道)。

合併這兩個端子的左右聲道音波,就能模擬出立體聲響的效果。

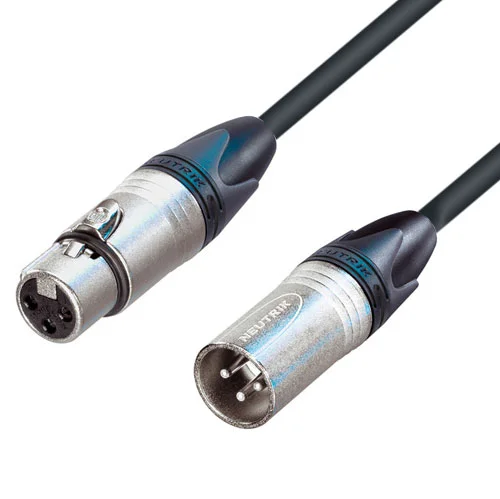

2-2-4 “XLR 接頭”


今天介紹的最後一個接頭,常出現在麥克風、專業影音器材的音頻設備中。

我們稱為“XLR 接頭”,或叫做“卡農頭、Cannon端子“。

此種接頭的單一線材,和有完整TRS的TRS街頭一樣,有三個傳輸出口:(+)向訊號、(-)向訊號、(接地)訊號。

2-2-5 “Balanced signal & unbalanced signal 平衡訊號與非平衡訊號“


這三種不同的線頭,到底要怎麼實際使用,又要如何完整理解呢?

其實,我們只要端看傳遞訊號的聲音軌道數目,就能大致瞭解。

RCA頭,一定會是單一的軌道輸入輸出。

TRS中,沒有Ring的(單環),也會是單一的軌道輸入輸出。

TRS中,有ring的(雙環),與XLR,就會是雙軌的訊號輸入輸出。

而雙軌訊號,有什麼過人之處?

balanced signal.jpg

聰明的音樂家們,將雙傳輸接頭分配成,原本的訊號線源,與多設計的另一條完全相同,但卻反向的負向的訊號線。

這負向的訊號線經過傳送一段距離後,與正向的訊號線理論上會得到相同的雜訊波,只是相位相反。

到達目的地後,我們經過處理,把正負兩波相加,就能讓雜訊波相消,得到更好的傳遞效果。

我們稱這種系統(TRS,XLR)稱為:Balanced Signal , 平衡式訊號

而另外沒有這種相消效果的(TRS(without ring),RCA),則稱為 Unbalanced Signal , 非平衡式訊號

如果距離不是很長,兩者訊號系統使用起來並無多大的差異。

隨著距離的增加,長距離的傳輸(Ex.音場設計的範圍較大,需要拉出長距離的線材),通常都會使用XLR接頭做連接,避免訊號因為經歷過程的雜訊波而衰弱,產生音頻漏失的現象。

但相對的,選擇平衡式訊號,就必須犧牲掉音質。

“ 所以,接頭與訊號的傳遞方式(平衡式or非平衡式)沒有多大的關係,也不是所有TRS都是平衡式訊號,各位音樂家們不要搞錯囉!”



2-2-6 結尾五四三

今天廢話不多說。

好像沒有人層完整整理這方面的知識,分享給大家,希望大家會喜歡。

也因為這樣能更瞭解平衡式訊號、非平衡式訊號,與各個線材的關係。

下次,拿到訊號線,不妨多看一眼,仔細研究一下,再想想今天的內容,我相信,必定會增添更多樂趣。

就像一開始所述,今天廢話不多說。

我們下次見B-)



精神時光屋 Vol. 2 - 3 to be continued .....
