精神時光屋 VOL 2 - 1 "Aux , Send & Return“


20130615 精神時光屋 vol 2(小細節大啓示) - 1  “Aux , Send & Return”

2-1-1 “Batman returns (1992) “


每個小男孩的心目中,都有一個超級英雄。

先不管死忠迷戀英雄式情節的超級偶像Daft Punk,如果要提一個老時代萬眾寵愛的多金英雄,我想是:蝙蝠俠 Batman。

The Dark Knight暴力真誠的黑色寫實風格,除了Christian Bale飾演的主角布魯斯瑋恩外,最令人為之一亮的是大反派Joker,由Heath Ledger醞釀的變態精湛演技。

其實蝙蝠俠系列電影,在很早以前,就已經有”反派“近乎逼近主軸的趨勢,也為電影延伸了正反兩面不同的張力效果。

回到1992年,導演Tim Burton拍的蝙蝠俠系列第二部電影 - Batman returns



(實在很不想提他的中文名字...”蝙蝠俠大顯神威“....)

長相酷似企鵝的畸形兒Oswald自下水道誕生,被父母拋棄的他養成恐怖人格,怨念與憤恨累積,企圖破壞整個高潭市。

三十年後,企鵝計劃了一場哥德式迫害戲劇,想要經由群眾的力量,破壞蝙蝠俠的聲威,自許成為市長,統治這從小唾棄自己的城市。

與企鵝有共同的目標,由蜜雪兒菲佛飾演的貓女,更雪上加霜的出現,達成共識並聯手毀滅。

究竟高潭市會不會被兩大反派蠶食鯨吞,抑或蝙蝠俠能全力以赴拯救世界?

讓我們繼續,看下去。 :)





2-1-2 “輔助端 Aux“




 惡名昭彰的企鵝搭配誘人貓女,蝙蝠俠搭檔羅賓,樂音的Main output自然也必須有搭檔Aux output。

通常出現在Mixer , Digital insturment , interface , preamp等等背後的”Aux“,到底是什麼來頭,又要如何使用呢?

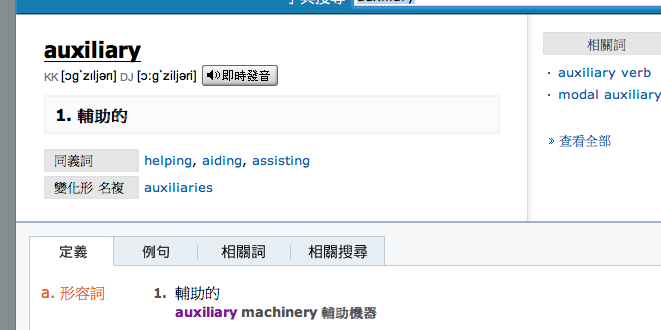

“輔助端 Aux“,是英文”Auxiliary輔助“的縮寫。

在專業的音樂器材上,通常會額外設計一個訊號線路,預防需要特別做額外的訊號應用,不管是將訊號輸出或輸入,作為預備的接續端。

這些預備端子,我們稱作“輔助端 Aux“。



打個比方,如果我們想要將Mixer內已經混好的音訊,在做一個外接效果器的處理,這時我們就能利用”Aux 輔助端“,輸出到外接效果器,調整完後接回另一個”Aux 輔助端”回傳到Mixer內,就能達到理想的效果。

當然,如果想要輸出某部分的軌域作監聽,也能使用“Aux 輔助端“將聲音送至其他不同的監聽喇叭,作更精細監聽的動作。

簡而言之, 這些除了Main output以外的輸入輸出,我們都稱為”Aux 輔助端”。

剔除死板的主輸出Main output,”Aux 輔助端”提供更有彈性的線路設計,讓音樂家們建構屬於自己的錄音系統。

2-1-3 “Send 傳送端 & Return 回傳端”




音樂家的創造力怎可能僅限於單純的主線路與輔助線路?

如果今天我們只想要“部分”的訊號,傳送至外接效果器,處理完成後這個“部分”的訊號再回來與原本的訊號混合,最後輸出,只有一個單純的“Aux 輔助端”是做不到的。

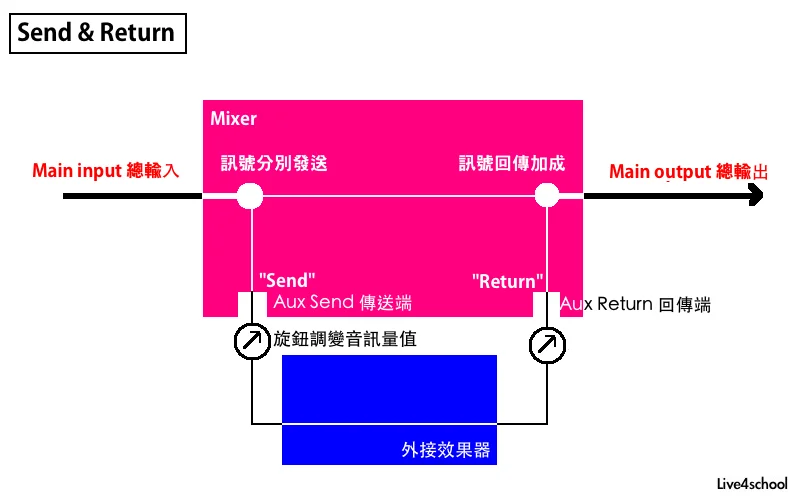

電子樂器為了這個概念,設計了兩個功能:“Send & Return“


這是在Mixer中常見的輸入輸出孔,能讓使用者指定,將原本聲音訊號的部分訊號,由”Send 傳送端“傳送至外接效果器,處理這特定部分的音訊後,再經由”Return 回傳端“回傳回Mixer,最後做訊號的總輸出。

當你利用”Send 傳送端”傳送出音訊,能透過Send上的旋鈕調整需要輸出的音訊量值,經過效果器的調變後,由”Return 回傳端“,透過Return上的尋扭調整需輸入回來的音訊量值,回傳調變過的音訊回主要線路,音訊總和並輸出。

(由於它也屬於輔助的功能,通常也可能會標記成”Aux Send”與“Aux Return”,本質上是相同的。)

2-1-4 Ableton live Send & return 的應用

 在Live的使用方面,Ableton把Send及Return系統設計成一個獨立的Tracks。


在Session介面,每一個獨立音軌都能經由上圖的“Send”區塊內旋鈕的調整,傳送至下圖的“Return Tracks”。



return tracks.jpg

使用者只需要在”Return Track”上掛載心目中的理想效果器,就能利用”Send & Return”的功能,調變部分的音訊,及Return Track上回傳的旋鈕,send回原本的音訊軌道,加成後輸出。




*若想要新增更多軌的Return Track, 只需要在Return 區塊按下右鍵,選擇 “Insert Return Tracks”就可以新增新的Aux軌道,激發Send&Return系統更加複雜活用。


insert return tracks.png

2-1-5 結尾五四三

時光屋夥伴們,辛苦了。

今天這篇是時光屋Vol 2.的引子,希望大家能對Aux系統有更深刻的印象,往後日子更能靈活使用。

從Vol.1的合成器部件介紹,一直到Vol.0 的你不能不知道的事系列,相信大家對音樂世界有了小部份的全面突破。

“小細節大啓示”,將更精心挑揀,介紹你常常聽到,卻可能不慎瞭解的小細節。

旋鈕旋轉的奧祕,不單單只是耳朵感知上的變化,而是物理學、電流、直觀的數值改變。

學會這些知識,學會溝通,更學會如何無中生有,做出想要的音樂,闖出想要的路。

如果有任何想要瞭解的部分,也請提供給我,會經過仔細整理後,分享給大家:)

好啦,廢話不多說。

我們下星期見 B-)

精神時光屋 Vol. 2 - 2 to be continued .....
